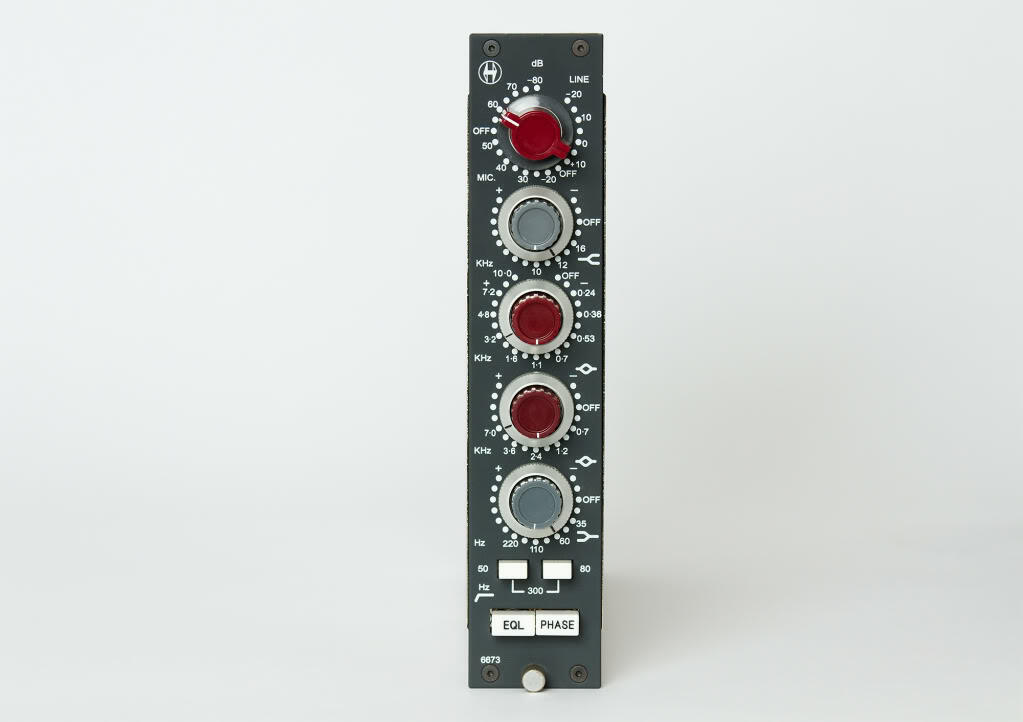

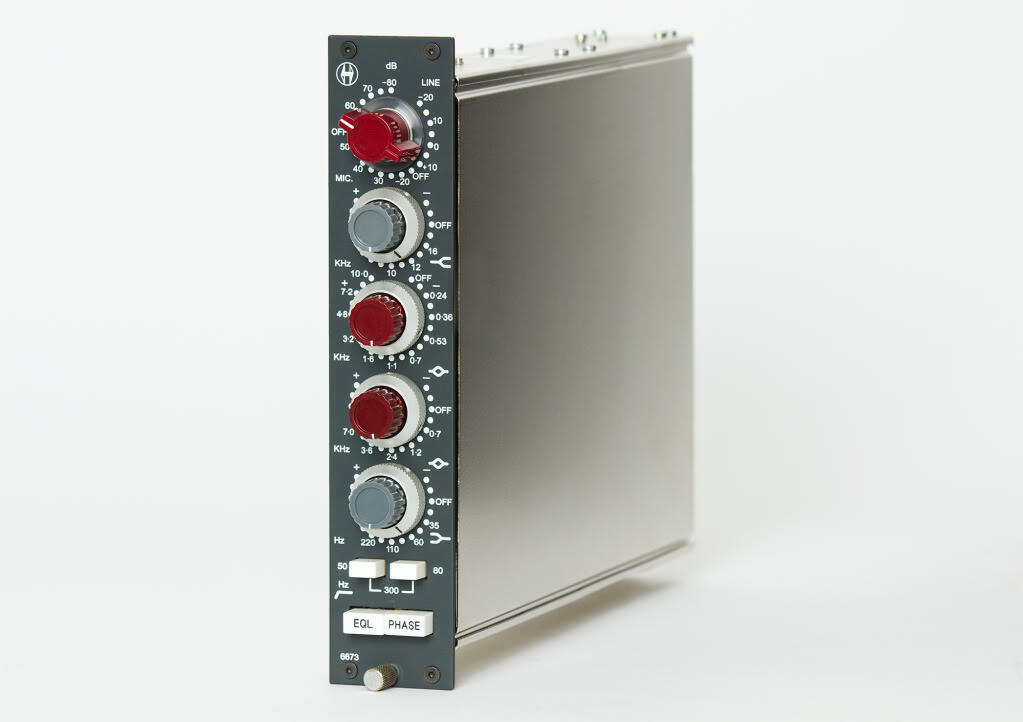

6673 Mikrofonvorverstärker mit 4-Band-EQ für den 80er Modulrahmen

Das erste 1073 Modul kam im März 1970 auf den Markt und etablierte sich als Standard für die Konsolen der 80er Serie. Der 1066 wurde in den neuen Konsolen nach und nach ersetzt und verschwand schließlich ganz. Die Schaltung des 1073 war weitgehend identisch aufgebaut, wobei die größten Unterschiede im High-Shelving-Bereich (12 kHz statt 10 kHz) und im Mittenband des EQ zu finden waren, der im Vergleich zum 1066 eine weitere Scheitelfrequenz und keine konstante Güte bot. Kenner klassischer Module wissen den weichen Klang des Mittenbands im 1066 zu schätzen und haben diesen Klang bei den nachfolgenden Modulen vermisst. Bis jetzt...

Das 6673 Modul ist die Antwort auf eine Frage, die sich viele Nutzer klassischer Module seit langem stellen: Soll ich mein Audiomaterial mit einem 1073 oder einem 1066 bearbeiten, benötige ich eine Anhebung bei 700 Hz oder klingt eine Dämpfung ab 360 Hz besser oder soll ich mit einem High-Shelving-EQ mit 12 kHz oder 10 kHz arbeiten?

Für diese und viele andere Fragen, die in einigen professionellen Studios schon wahre Klassiker geworden sind, gibt es jetzt eine Antwort: Das 6673 Modul ist zu 100% mit den Konsolen der 80er Serie kompatibel und bietet denselben Class A Mikrofonvorverstärker wie die klassischen Module sowie ein zusätzliches wichtiges Feature: Den 4-Band-Equalizer. Genauer gesagt DEN 4-Band-Equalizer, denn es handelt sich um eine Kombination der originalen 3-Band-Schaltung aus dem 1073 ergänzt mit dem Mittenband aus dem 1066.

Darüber hinaus ist das Mittenband des 1073 um drei weitere Frequenzen erweitert und bietet damit zusätzliche Klangmöglichkeiten.

Der Tontechniker kann für extrem fette Gitarrensounds das Signal bei 700 Hz anheben und mit einer Absenkung bei 360 Hz für mehr Transparenz sorgen.

Features:

Klassischer 4-Band-EQ und Mikrofonvorverstärker, Kombination aus 1073 und dem Mittenband des 1066
80 dB Class A Mikrofonvorverstärker
Eine hohe Verstärkung bietet eine höhere Impedanz; ideal für ältere Bändchenmikrofone
10 dB Class A Line-Verstärker, Spannungsanpassung am Eingang, symmetrisch und potentialfrei
Eintakt-Class-A-Ausgangsstufe mit einem 2N3055 Bipolartransistor mit hoher Aussteuerungsreserve
4-Band-EQ mit High- und Low-Shelving-EQ und Baxandall-Charakteristik sowie zwei paremetrische Mitten-EQs („1073“ und „1066“)
Variabler Hochpassfilter
Tasten für EQ-Bypass und Phasen-Umkehrung
Kompatibel mit der 80er Serie

Technische Daten:

High-Band: +/-16 dB Baxandall-Shelving-EQ, 10, 12, 16 kHz
Low-Band: +/-16 dB Shelving-EQ, 35 Hz, 60 Hz, 110 Hz, 220 Hz, Baxandall-Charakteristik
Mitten-Band (1073): +/-18 dB Peak-EQ, feste Filtergüte, 0,24 kHz, 0,36 kHz, 0,53 kHz, 0,7 kHz, 1,1 kHz, 1,6 kHz, 3,2 kHz, 4,8 kHz, 7,2 kHz, 10 kHz, nach dem Prinzip der doppelten Induktion
Mitten-Band (1066): +/-18 dB Peak-EQ, konstante Filtergüte, 0,7 kHz, 1,2 kHz, 2,4 kHz, 3,6 kHz, 7,0 kHz, nach dem Prinzip der doppelten Induktion
Hochpassfilter: Flankensteilheit 18 dB/Oktave, 50 Hz, 80 Hz, 300 Hz, nach dem Induktionsprinzip.
Impedanz Mikrofoneingang: HI, min. 1.200 Ohm, LO, min. 300 Ohm, trafosymmetriert
Impedanz Line-Eingang: 10 kOhm gebrückt, trafosymmetriert
Ausgangsimpedanz: < 75 Ohm, trafosymmetriert
Ausgangspegel (max.): > +26 dBm an 600 Ohm, > +32 dBu an 10 kOhm.
Klirrfaktor: < 0,025% bei 1 kHz, < 0,05% bei 100 Hz
Frequenzgang: 20 Hz (+0,3 dB) bis 20 kHz (-0,2 dB).
Verstärkung (max.): > 80 dB.
Rauschen: < -100 dBm
Leistungsaufnahme: 110 mA / 24 VDC
Abmessungen (B x T x H): 4,50 x 31,0 x 22,2 cm, 1 Einschub 80er Serie
Gewicht: 2,3 kg
