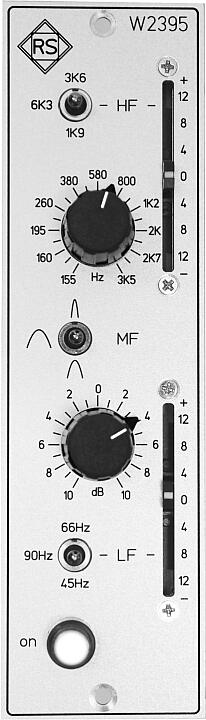

Roger Schult - W2395

Roger Schult's W2395 Filter

Der aktive Klangregler W2395 ist ein dreibandiges Korrekturglied für den Frequenzgang und kann aufgrund seiner großen Variabilität als gestalterisches Mittel eingesetzt werden. Durch eine Kombination aus Baxandall-Klangregler und parametrischer Entzerrung wird eine außerordentlich wirkungsvolle Einflussnahme auf das Ton-
material ermöglicht. Dabei wirken die Baxandall-Klangregler auf die Außenbereiche des Tonspektrums und im Mittenbereich greift die parametrische Filterstufe.

Die Pegelsteller der Baxandall-Klangregler sind als Flachbahnregler ausgelegt und ermöglichen eine Pegeländerung um jeweils +/- 12 dB, wobei sich Höhen- und Tiefenband je nach Stellung der Regler um bis zu 2 dB gegenseitig beeinflussen. Mittels zweier dreistufiger Kippschalter lassen sich die Frequenzbänder der Tiefen (45 Hz, 66 Hz, 90 Hz) und der Höhen (1,9 kHz, 3,6 kHz, 6,3 kHz) umschalten.

Der Frequenzbereich der parametrischen Entzerrung überstreicht stufenlos den Bereich von 155 Hz bis 3500 Hz mit einer Pegeländerung von maximal +/- 10 dB, wobei die Güte des Filters in den Stufen von 0,4, 0,7 und 1,5 wählbar ist. Ein schneller Vergleich der eingestellten Korrekturen gegenüber dem unbearbeiteten Signal ist jederzeit durch den beleuchteten on-Schalter möglich.

Applikationen
Einfach zu bedienende Filter zur Eingrenzung des Frequenzbandes, Entfernung von Störfrequenzen, Klangbearbeitung mittels zweier Baxandall-Klangregler für hohe und tiefe Frequenzen und einem parametrischen Mittenbandfilter


Funktionen

• Höhenband als aktiver Baxandall-Klangregler
• Umschaltbare Eckfrequenzen: 1,9 kHz, 3,6 kHz, 6,3 kHz
• Pegelkontrolle durch 30 mm Fader mit +/- 12 dB Regelbereich

• Mittenband als halb-parametrisches Filter
• Mittenbandfilter kontinuierlich regelbar von 155 Hz bis 3500 Hz
• Pegelkontrolle durch Drehregler mit +/- 10 dB Regelbereich

• Tiefenband als aktiver Baxandall-Klangregler
• umschaltbare Eckfrequenzen: 45 Hz, 66 Hz, 90 Hz
• Pegelkontrolle durch 30 mm Fader mit +/- 12 dB Regelbereich
