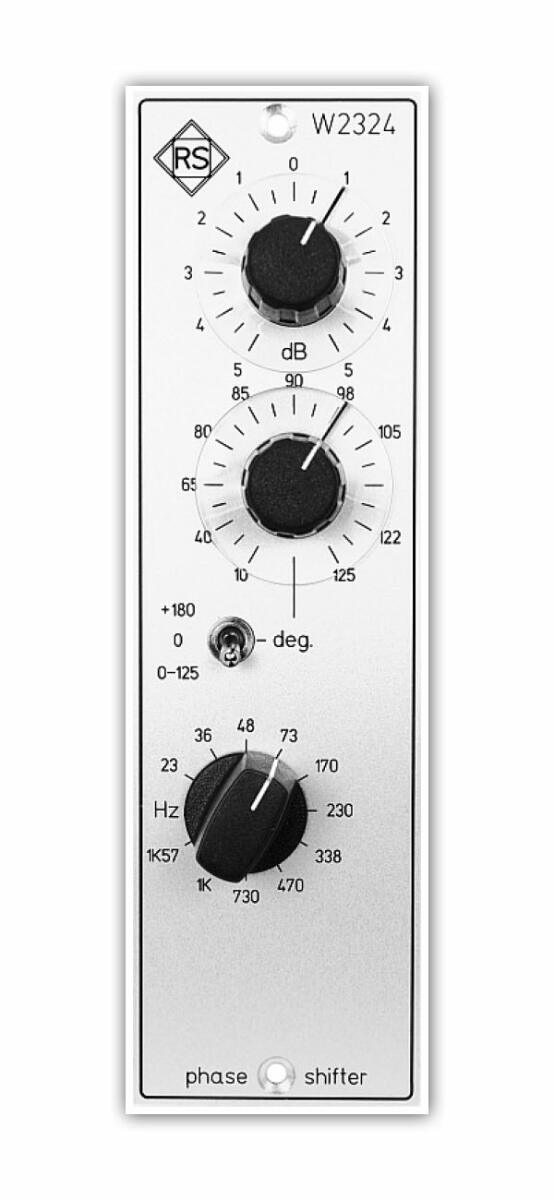

Der Roger Schult W2324 ist ein ausgefeiltes Werkzeug zur Korrektur von Phasenproblemen bei der Aufnahme und der Wiedergabe von Tonsignalen. Bei der Addition von Signalen mit unterschiedlicher Phasenlage kommt es zu in der Regel unerwünschten Kammfiltereffekten, wie z.B. bei der Aufnahme von einem Mikrofon- und einem Direkt-Signal bei E-Gitarren oder der Mischung mehrerer Bassdrum-Mikrofone. Er ist ein ultimative Werkzeug, um diese Phasenprobleme so detailliert und so präzise wie nie zuvor bearbeiten zu können. Erfahrene Toningenieure und Sound Designer werden zudem die kreativen Klanggestaltungsmöglichkeiten der gezielten Phasenbearbeitung zu schätzen wissen.
Darüber hinaus kann der W2324 dank der stufenlosen Einstellung des Phasenwinkels auch im Subwoofer-Weg jeder Abhöranlage genutzt werden, um den Subwoofer optimal an das Hauptsystem anzupassen oder um raumbedingte Probleme im Bassbereich zu korrigieren. Innerhalb des auswählbaren Frequenzbereichs von 23 Hz - 1,57 kHz können Frequenzauslöschungen und -Anhebungen, die durch den zeitlichen Versatz von mehreren Signalen oder (im Abhörweg) durch die räumlichen Gegebenheiten bedingt sind, durch gezieltes Verschieben der Phase beseitigt werden. Mit einem 11-stufigen Drehschalter lässt sich der problematische Frequenzbereich auswählen und durch Anpassung des Pegels korrigieren. Ein 3-stufiger Kippschalter ermöglich zudem eine Erweiterung des Phasenbereichs auf 190° bis 305°, sowie Vergleich mit dem unbearbeiteten Signal (Bypass).
Wie alle Roger Schult Geräte wird das W2324 phase shifter Modul in Deutschland von Hand gefertigt.
Funktion:
- Pegelregler, Potentiometer, 41-stufig: max. +/- 5 dB
- Phasen-Regler, Potentiometer, stufenlos, Mittenrastung bei 90° Phase: 10° - 125 °
- Phasen-Regler, Kippschalter, 3-stufig: + 180° / 0 / 0° - 125°
- Auswahl des Phasenbereichs: 0 - 125° / Bypass Phase / 190° - 305°
- Frequenz, Schalter, 11-stufig: 23 Hz / 36 Hz / 48 Hz / 73 Hz / 170 Hz / 230 Hz 338 Hz / 470 Hz / 730 Hz / 1 kHz / 1,57 kHz
Eingang (elektrisch symmetriert):
- Nenneingangspegel : +6 dBu
- Max. Eingangspegel: +20 dBu
Ausgang (elektrisch symmetriert):
- Nennausgangspegel: +6 dBu
- Max. Ausgangspegel: +25 dBu (0,003% THD+N)
- Ausgangsscheinwiderstand: 40 Ohm
- Verstärkung im Durchlassbereich: 0 dB (+0,1 / -0,2 dB)
- Fremdspannungsabstand: < 100 dB
- Störspannung UWTD / WTD: < 87 dBq / < 81 dBq
- Klirrgrad: THD+N / 0 dBu 0,007%
- Übertragungsbereich: 20 Hz - 40 kHz (+ 0,1 / - 0,2 dB)
- Reaktionszeit Bypass-Schaltung: max. 3 ms
- Stromversorgung: +/- 16V / max.120mA
- Abmessungen Steckkarte: 115 mm x 172 mm (HxT)
- Abmessungen Frontplatte: 19 Zoll / 3 HE, 1,5“ x 5,25“ (BxH)
- Ausführung: Aluminium, chromatiert
