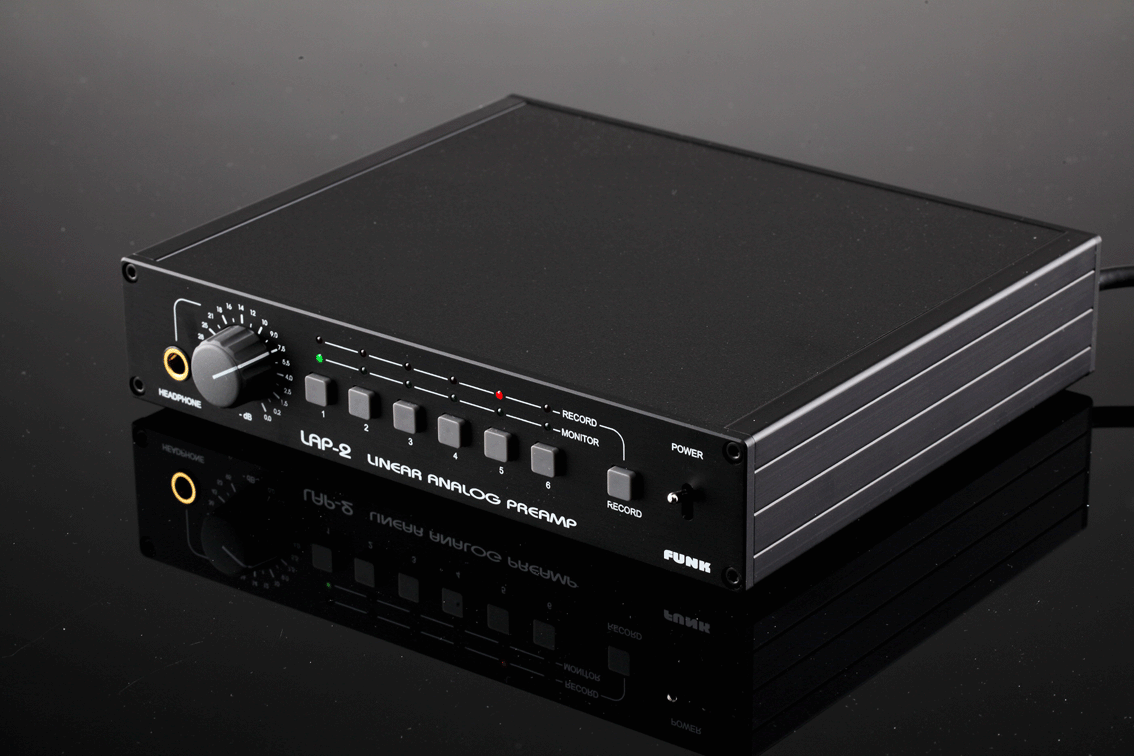

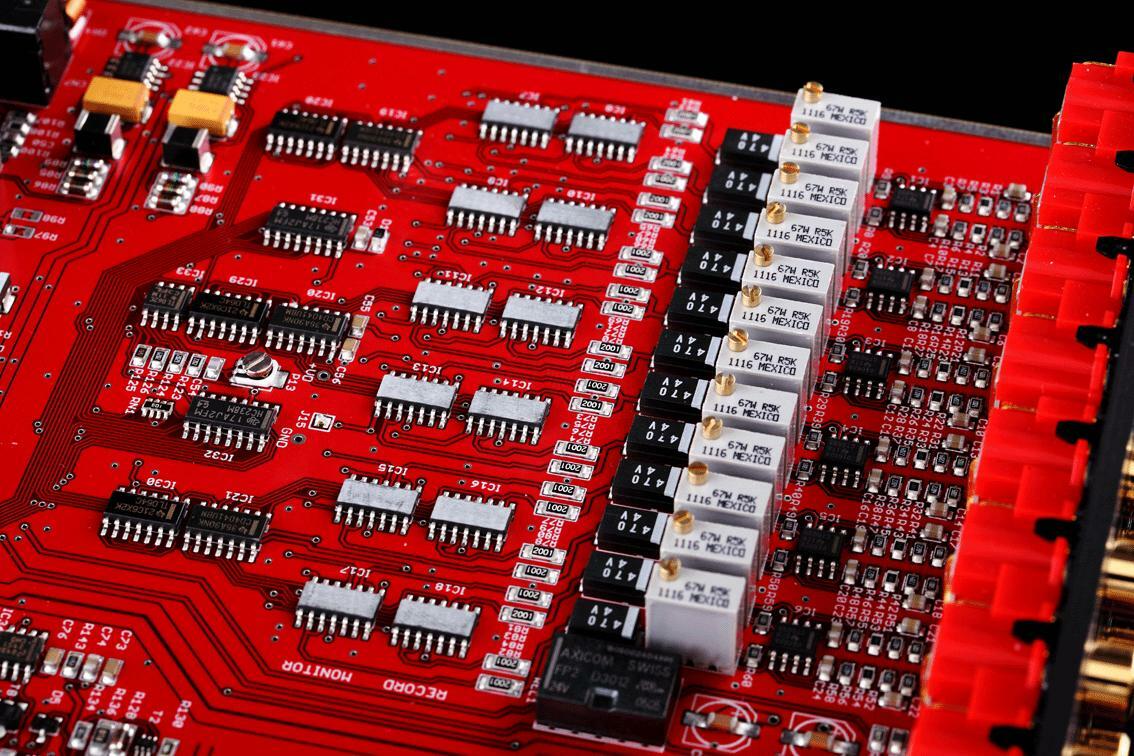

hochlinearer Vorverstärker und Kopfhörerverstärker mit zusätzlichen Aufnahmeausgängen
- schwarz -
Der LAP-2.V4 ist der Nachfolger unseres LAP-2.V3-FT-1 und entspricht ihm weitgehend in den Funktionen, Abmessungen
und Aussehen. Es gibt die Version A sowie die Version S mit< mit noch leistungsfähigerem Kopfhörerverstärker (2x 1600 mW)
Folgende Änderungen wurden gegenüber LAP-2.V3-FT-1 eingeführt :
- 1. ESD-Schutz an allen Ein- und Ausgängen
- 2. Volumenpoti RK27 selektiert mit optimiertem Gleichlauf
- 3. Kopfhörerverstärker: weiter verringerte THD-Werte
- 4. Kopfhörerverstärker: bis zu 3-fach höhere Leistung
- 5. Stummschaltrelais für Kopfhörerausgang
- 6. Funktion des Kopfhörerrelais intern wählbar
- 7. höhere Stromlieferfähigkeit des Netzteils
- 8. Monitor-Ausgangswiderstand von 62 auf 36 O gesenkt
Mit +25 dBu maximalem Ein- und Ausgangspegel ist das Gerät auch für höchste Signalpegel im Studiobereich geeignet. Die extrem hochohmig ausgelegten Eingangänge (2 MOhm) belasten die Signalquelle nahezu nicht mehr.
Die Ausgänge "Monitor" und "Record" sind abschaltbar, und das getrennt voneinander !
Die Helligkeit der LEDs ist intern stufenlos einstellbar.
Der LAP-2.V4 ist in der Signalverarbeitung völlig transparent für sämtliche analoge Audiosignale.
Die extrem verzerrungsarmen und schnellen Verstärkerzüge im LAP-2.V4 können selbst ein 200 kHz-Signal mit sehr hoher Amplitude von +22 dBu sauber wiedergeben.
Die analogen Ausgangssignale digitaler Signalquellen mit bis zu 192 kHz Abtastrate werden problemlos verarbeitet. Selbst die Ausgangssignale zukünftiger DA-Wandler mit Verdoppelung der bisher höchsten Abtastrate von 192 kHz auf 384 kHz meistert der LAP-2.V4 schon heute.
Der Volumenregler ist eine besonders zuverlässige, selektierte Ausführung mit 41 Raststellungen in dB geeicht (Zwischenstellungen sind ebenfalls möglich). Der Gleichlauf zwischen links und rechts ist im Arbeitsbereich
0..-50 dB besser als 0,5 dB.
Die Eingangsstufen belasten die Signalquellen wesentlich weniger als übliche Schaltungskonzepte ohne den höheren Rauschpegel von herkömmlichen FET-Eingangsverstärkern in Kauf zu nehmen. Gleichzeitig werden durch diese Technik die Auswirkung von Koppelkondensatoren in den Ausgängen der Signalquellen, z.B. Bassabfall und Phasenverschiebungen bei
sehr niedrigen Frequenzen, vermieden.
- THD+N 1 kHz + 12 dBu typ. : - 117 dB / 0,00015 %
- THD 1 kHz +6 dBu typ. : <-130 dB bzw. <0,00003 %
- Frequenzgang typ. : 10 Hz...30 kHz +/- 0,005 dB
- Phasengang bezogen auf 1 kHz : 20 Hz...20 kHz : < ± 2,0°
- Phasengang relativ L <> R : 20 Hz...20 kHz : < ± 0,1°
- Dynamik : 134 dB CCIR unbewertet : 137 dB A-bewertet
- max. Last am Monitorausgang : 300 Ohm
Integrierter Kopfhörerverstärker :
Das Gerät ist mit einem neuen und rauscharm arbeitenden Kopfhörerverstärker ausgerüstet. Die Dynamik erreicht,
je nach Kopfhörerimpedanz, 130 dB und mehr.
Max. Kopfhörerverstärkerleistung : 2x 670 mW an 200 ?
- THD+N 1 kHz Kopfhörerverstärker (BW 20 Hz...22 kHz):
- bei 2x 265 mW an 600 Ohm : < 0,00014 % (-117 dB)
- bei 2x 450 mW an 300 Ohm : < 0,00012 % (-118 dB)
- bei 2x 635 mW an 150 Ohm : < 0,00014 % (-117 dB)
- bei 2x 470 mW an 70 Ohm : < 0,00018 % (-116 dB)
- bei 2x 150 mW an 32 Ohm : < 0,00030 % (-110 dB)
- bei 2x 72 mW an 16 Ohm : < 0,00080 % (-102 dB)
Außergewöhnlich sind die sehr geringen THD+N-Werte von
-110 dB und weniger schon bei geringer Ausgangsleistung von lediglich 10 mW (abhängig von Kopfhöerimpedanz).
Ausführung: weiß beschichtet, schwarz, blau oder gold eloxiert, mit Aufpreis auch in bordeauxrot oder silberfarbener Front oder auch mit polierter, vergoldeter oder verchromter Frontplatte aus Messing lieferbar.
Die Beschriftung der schwarzen und roten Fronten sind gelasert, die der silberfarbenen Front im ebenfalls abriebfesten Untereloxaldruck ausgeführt.

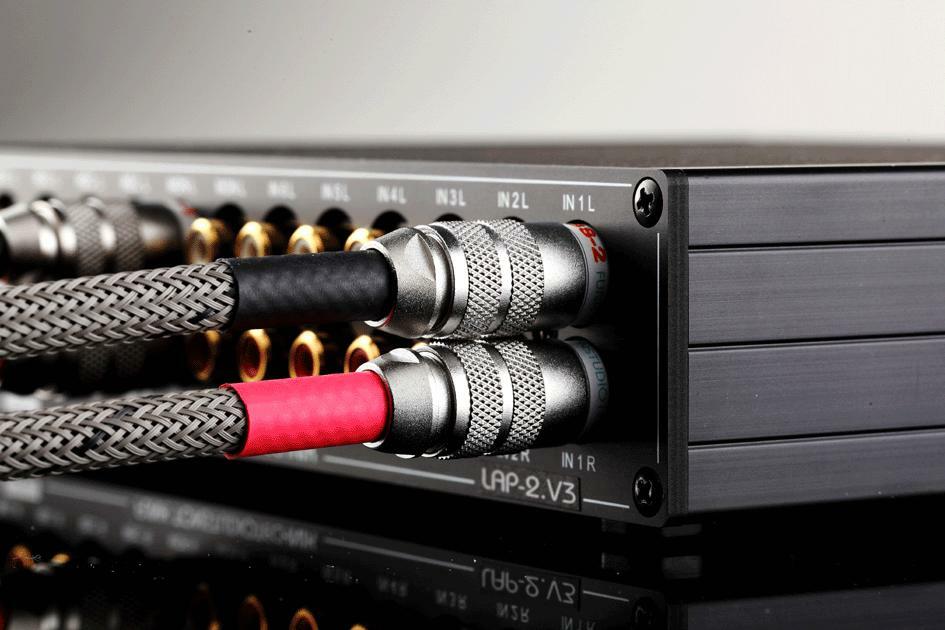

- Eingänge : 6 x Stereo Cinch
- Abhör-Ausgänge : 2 x Stereo Cinch
- Aufnahme-Ausgänge : 4 x Stereo Cinch
- Kopfhörerausgang : 6,3-mm-Stereo-Klinke
- Abmessungen Gehäuse : 210 x190 x42 mm
- Gehäuseausführung : schwarz
AUSFÜHRUNGEN "A" und "S", 2 Modelle gesamt verfügbar:
- Der LAP-2.V4-A ist ein Parallel-Modell zum LAP-2.V4. Dieses Gerät entspricht weitgehend dem LAP-2.V4, bis auf den internen Kopfhörerverstärker welcher vor allem für niederohmige Kopfhörer noch leistungsfähiger ausgelegt ist.
- Der LAP-2.V4-S entspricht weitgehend dem LAP-2.V4, bis auf den internen Kopfhörerverstärker und das Netzteil, welches noch leistungsfähiger ausgelegt ist.
- LAP-2.V4-A Kopfhörerleistung max. 2x 820 mW at THD + N -121 dB
- LAP-2.V4-S Kopfhörerleistung max. 2x 1600 mW at THD + N -121dB.
