STEREO-MONITORSYSTEM (High-End-Vorverstärker)

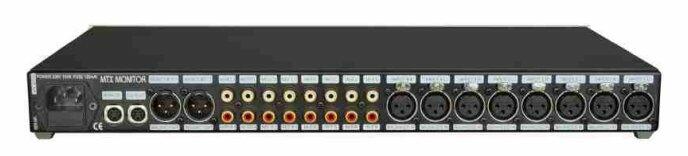

Funk MTX MONITOR.V3b neueste Version
Der MTX Monitor wird in vielen Studios, Rundfunk- und Fernsehanstalten als Standardgerät eingesetzt. Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router). 2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geroutet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei beiden Ausgängen unabhängig voneinander!
- 8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
- 2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) , schaltbar diese auch parallel zu betreiben
- Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
- 2 Recordausgänge
- div. Abhörfunktionen (Dim, Mute L, Mute R, Phase, Mono, L-R, Mute Speaker)
- hochwertiger Kopfhörerverstärker 6,3mm Stereo-Klinke.
- Ein- und Ausgangspegel intern abgleichbar
- integriertes Netzteil
- fernsteuerbar
- Eingänge können auch summiert werden
- mit digitalem Router AMS-2DAR oder PAS-8 kombinierbar
- exzellente Audioqualität
Optionen und Variationen
Gehäuseart
Wahlweise
Ohne Rackohren
Version ohne seitlich Erweiterung für Rackbefestigung
19" Zoll-Version
mit seitlichen Rackohren für Rackbesfestigung
Gehäusefarbe
Wahlweise weiß, schwarz
Frontplattenfarbe
Wahlweise weiß, schwarz oder silberfarben (Alu natur)
Fernbedienung (Zusatzkosten)
Die optionale Fernbedienung MTX-Remote.V3 gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").
TV-Version (Aufpreis)
Als "MTX-MONITOR.V3b TV" mit folgenden geänderten Abhörfunktionen lieferbar:
* linker Kanal mono (-6 dB)
* rechter Kanal mono (-6 dB)
* Mono
* Stereo
* alle Ein- und Ausgänge für +6 dBu Arbeitspegel ausgelegt
* reduzierte THD-Verzerrungen
Ein Auszug aus den Revisionen:
Verbesserungen MTX.V3B-4.3.8 gegenüber Vorgänger MTX.V3b-4.3.7 :
1. weiter verstärkter ESD-Schutz für die Überspielausgänge
2. die Stromlieferfähigkeit der Monitorausgänge (XLR und Cinch) wurden verdoppelt.
3. Kopfhörerverstärker typ. 10 % höhere Leistung je nach Impedanz für Kopfhörer ≤ 50 Ω. Jetzt max. 2x 4400 mW an 16 Ohm Kopfhörerimpedanz
Der MTX-Monitor.V3b-4.3.8 entspricht in den Möglichkeiten
und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1/2/3 und ist daher kompatibel zu diesen Vorgängerversionen. Für zukünftige Optionen ist die aktuelle Version mit einer Sub-D-Buchse neben der Netzbuchse ausgestattet.
Diese neueste V3b-4.3.8-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen noch leistungsfähigeren Kopfhörerverstärker. Die Signalqualität ist den meisten externen Kopfhörerverstärkern ebenbürtig oder überlegen. Die Stromlieferfähigkeit wurde weiter erhöht und damit auch die Leistungsabgabe vor allem bei niederohmigen Kopfhörern ermöglicht.
Dieser besonders verzerrungsarme, diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 4400 mW, je nach Impedanz. Es werden THD+N-Werte
von bis zu -114 dB bzw. 0,0002 % bei 1 kHz und 2x 3250 mW Ausgangsleistung an 2x 32 Ω Last erreicht !
Der Phasengang des MTX beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !
Die neuen Monitorausgänge können selbst 300Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.
Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.
