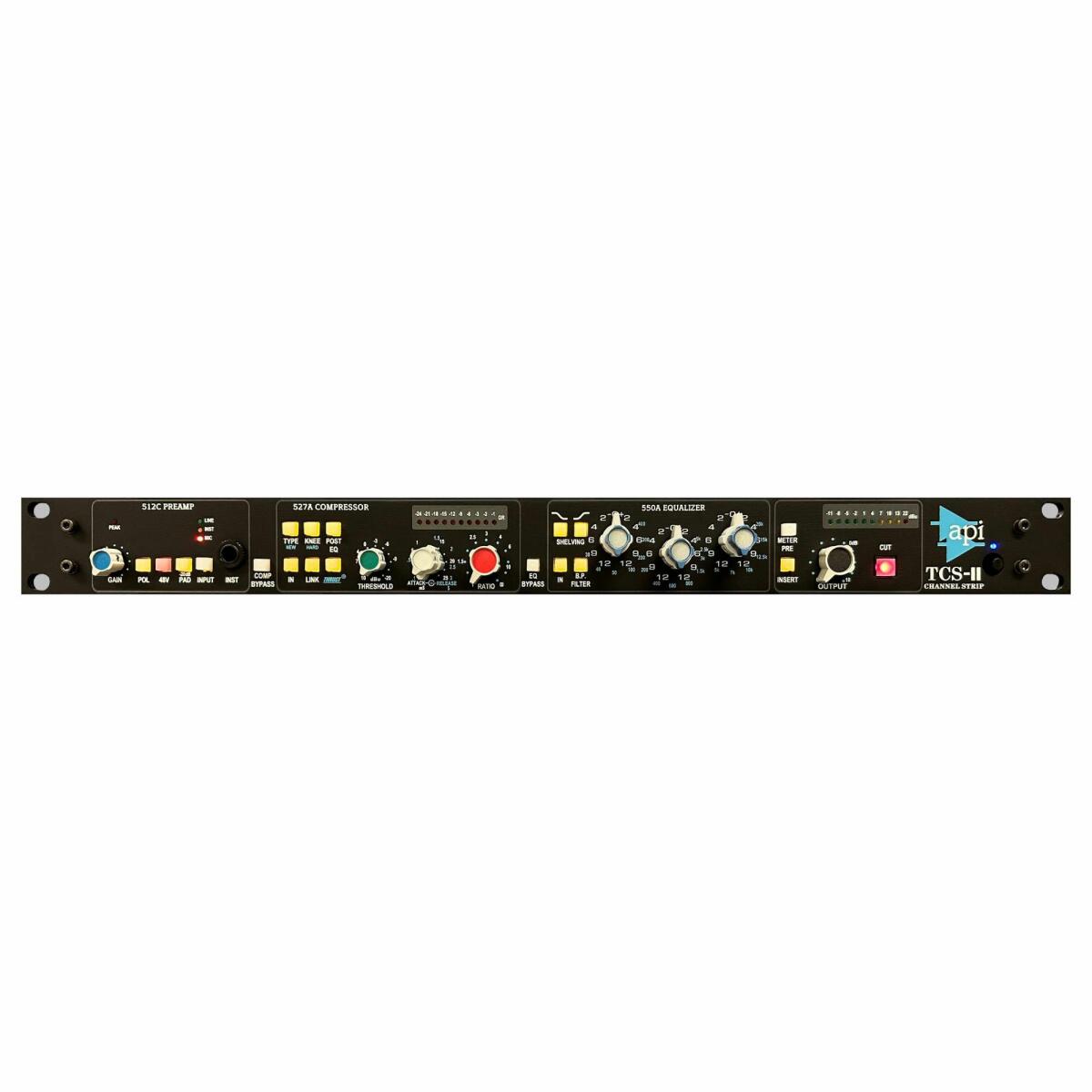

API "The Channel Strip" TCS-II

Artikelnummer 201102654

Kategorie Channel Strips

3.798,00 €

inkl. 19% USt. ,

Auf Bestellung

Lieferzeit ca.: 4 - 5 Werktage (DE - Ausland abweichend)

Beschreibung

TCS-II Channel Strip im Detail

Merkmale

API 512c Mikrofonvorverstärker
API 550A Equalizer
API 527A Kompressor
API 325 Leitungstreiber
Vollständige Patchmöglichkeiten auf der Rückseite
Zwei Zehn-Segment-LED-VU-Anzeigen
Ausgabeclips bei +30 dBm

TCS-II ist ein komplettes Eingangsmodul mit Mikrofonvorverstärker, Dynamikverarbeitung, präzisem EQ und Ausgangspegelsteuerung. Mit umfassender Signalmessung, mehreren symmetrischen Einfügepunkten und einem Ausgangsstummschalter bietet TCS-II die besten Funktionen eines großen Konsoleneingangskanals in einem einzigen Rack-Platz.

Es ist die perfekte Wahl für alle, die den leistungsstarken API-Konsolensound suchen.

Als Ergebnis durchdachter Technik enthält TCS-II alles, was zum Aufzeichnen eines Audiosignals erforderlich ist. Alles beginnt mit dem berühmten Mikrofonvorverstärker 512c, der den Vorteil einer

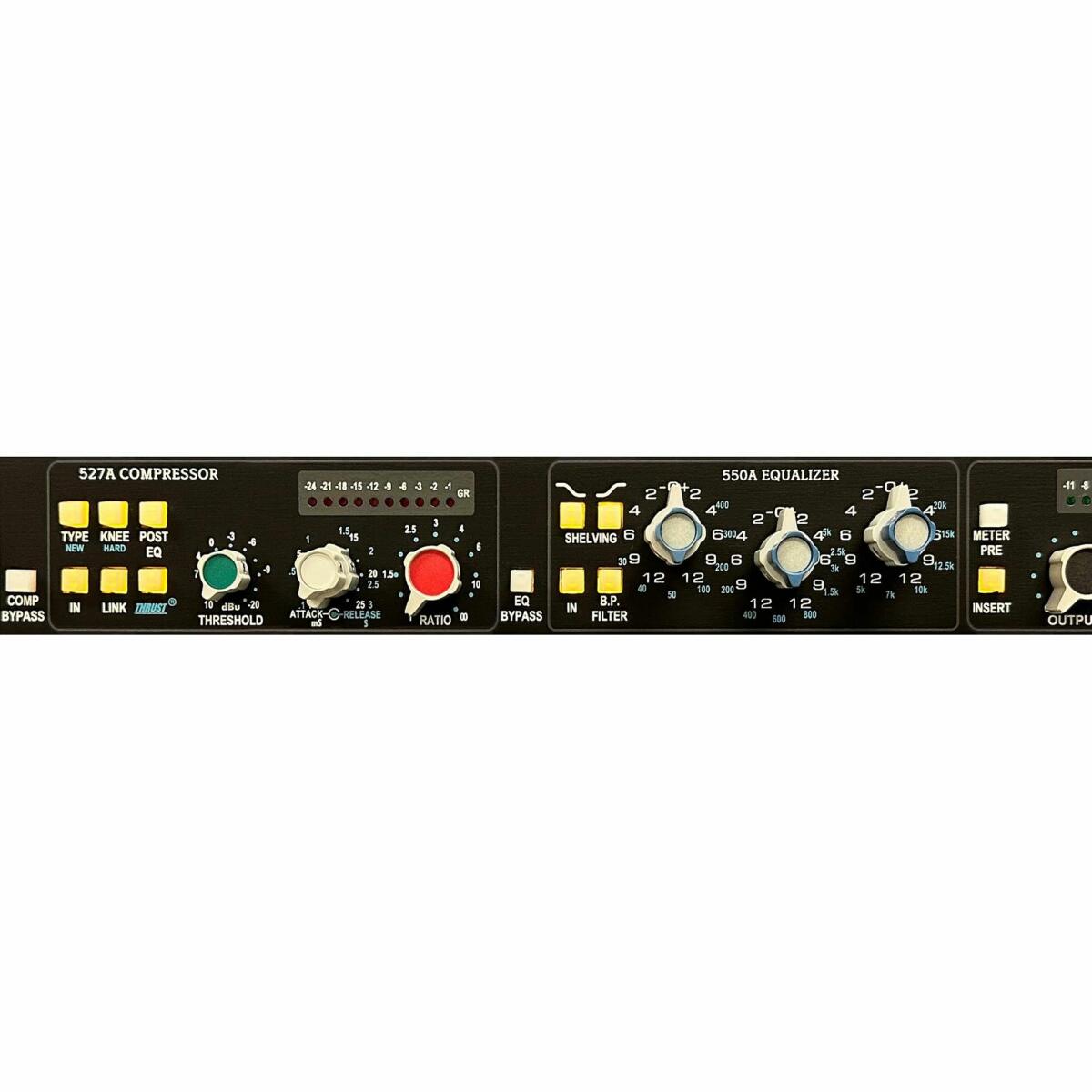

zusätzlichen Umschaltung zwischen Mikrofon-, Line- oder Instrumenteneingang bietet. Als nächstes kommt der Multimode-Kompressor 527A mit vollständig einstellbaren Reglern für Threshold, Attack, Release und Ratio an arretierten Potentiometern. Die patentierte THRUST® - Schaltung im 527A verleiht Ihrem Track den „direkten“ Punch, der diese Schaltung zu einem Preisträger gemacht hat.
Ebenfalls in TCS-II enthalten ist der wahrscheinlich bekannteste und am meisten verehrte API-EQ aller Zeiten, der Dreiband-Equalizer 550A mit umschaltbaren Frequenzen und 12 dB Boost oder Cut.

Die Hoch- und Niederfrequenzbänder des 550A können einzeln zu Sheving-EQs umgeschaltet werden, und der Schalter „BP Filter“ fügt einen Bandpassfilter von 50 Hz bis 15 kHz ein.

Am Ausgang des Geräts befindet sich der 325 Line Driver, der direkt aus API-Konsolendesigns mit einem Ausgangspegelpotentiometer und einem 10-Segment-Meter stammt. Das Meter kann auch umgeschaltet werden, um den Ausgangspegel des Vorverstärkers anzuzeigen.
Jedes der Verarbeitungsteile des TCS-II kann einzeln zugeschaltet oder umgangen werden, während ein Kippschalter den Kompressor bei Bedarf intern nach dem EQ leitet. Zu den weiteren Funktionen gehören ein Sidechain-Eingang und die berühmte API 2520/Transformator-Kombination.

TCS-II Channel Strip-Spezifikationen
Technische Daten

i. 512C Vorverstärker Spezifikationen
Rückseitiger Anschluss:
XLR-Mikrofoneingang,
symmetrischer 1/4″-TRS-Line-Eingang
Frontanschluss: HI-Z 1/4″ unsymmetrischer Instrumenteneingang (INST)
Verstärkungsbereich:
MIC: 14 dB min., 68 dB max.
INST: 14 dB min., 50 dB max.
Maximale Eingangspegel:
MIC: +17dBu
LINE: +36dBu
INST: +17dBu
Eingangsimpedanz:
MIC: 1500 Ohm
LINE: 120K Ohm
INST: 120K Ohm
Clipping-Pegel: +30 dBu
LED-Spitzenanzeige: +22 dBu
Frequenzgang: +0,3 dB, -0,1 dB, 30 Hz bis 20 kHz
Signal-Rausch-Verhältnis: MIC: -116 dB; INST: -102 dB
ii. 527A Kompressor-Spezifikationen
Angriffszeiten: 1 Millisekunde bis 25 Millisekunden (typisch)
Freigabezeiten: 0,1 Sekunden bis 3 Sekunden (typisch)
Kompressionsverhältnisse: 1:1 bis ∞:1
Schwellenwert-Regelbereich: +10 dBu bis -20 dBu
Frequenzgang: +/- 0,1 dB 20 Hz bis 20 kHz
Signal-Rausch-Verhältnis: -114 dB, 20 Hz bis 20 kHz, keine Komprimierung
Messung: 10-Segment-LED rot: Verstärkungsreduzierungsskala; -1 dB bis -24 dB
iii. 550A Equalizer-Spezifikationen
Einfügungsverlust: Keiner (Überbrückung)
Frequenzgang (keine Entzerrung): ±0,2 dB 20 Hz bis 20 kHz
Signal-Rausch-Verhältnis: -111 dB, 20 Hz bis 20 kHz, keine Entzerrung
iv. 325 Leitungstreiber-Spezifikationen
Ausgangs-Fader-Steuerungsverstärkung: -∞ bis +10 dB
Clipping-Pegel: +30 dBu
Kanalausgang: +4 dBu, symmetrisch, niedrige Impedanz, XLR-Stecker
Ausgangsimpedanz: Weniger als 75 Ohm, Transformatorsymmetrisch
Messung: 10-Segment-LED: dBu-Skala; -11 dBu bis +22 dBu
Umschaltbar zwischen 512C-Vorverstärker- und 325-Line-Driver-Ausgängen
V. Verschiedenes
Nennstromverbrauch im Netz: 16 Watt
Sicherung: 500 mA träge
Montage: Standard-EIA-Rack-Ohren
Kabeltiefe ab Montagefläche: 13,5 Zoll
Gewicht: 10lb 10oz
Größe: 19″ x 11,5″ x 1,7″, L x B x H
Versandgewicht: 14lb 9oz
Versandgröße: 23,25″ x 16″ x 6,5″, L x B x H
API behält sich das Recht vor, die hier aufgeführten Spezifikationen zu aktualisieren oder zu ändern.

Herstellerinformationen

API Audio

An Abbreviated History of API

In 1968, Automated Processes, Inc. (API) was formed by engineers and music professionals with a vision. Today API is well known for many contributions to the field as well as a long-standing trademark warm sound. The 2520 amplifier, a unique amp invented by co-founder Saul Walker has been and will continue to be at the heart of all API discrete products. The 2520 continues to provide reliability and sonic purity unmatched by the competition. The early API consoles met the needs of music, commercial and broadcast industries.

API became the leading audio broadcast console manufacturer for radio and television networks and high profile stations. In addition, recording studios, large and small, began using API.....and receiving rave reviews from engineers and producers. There are over 700 API consoles across the nation and around the world, including the three major networks. Over forty years later, many of these consoles are still in daily use in some of the most prestigious recording and broadcast facilities in the world.
