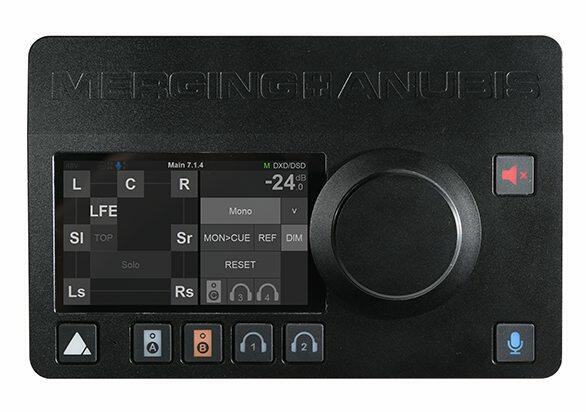

Anubis – High-End Wandler auf Netzwerkbasis

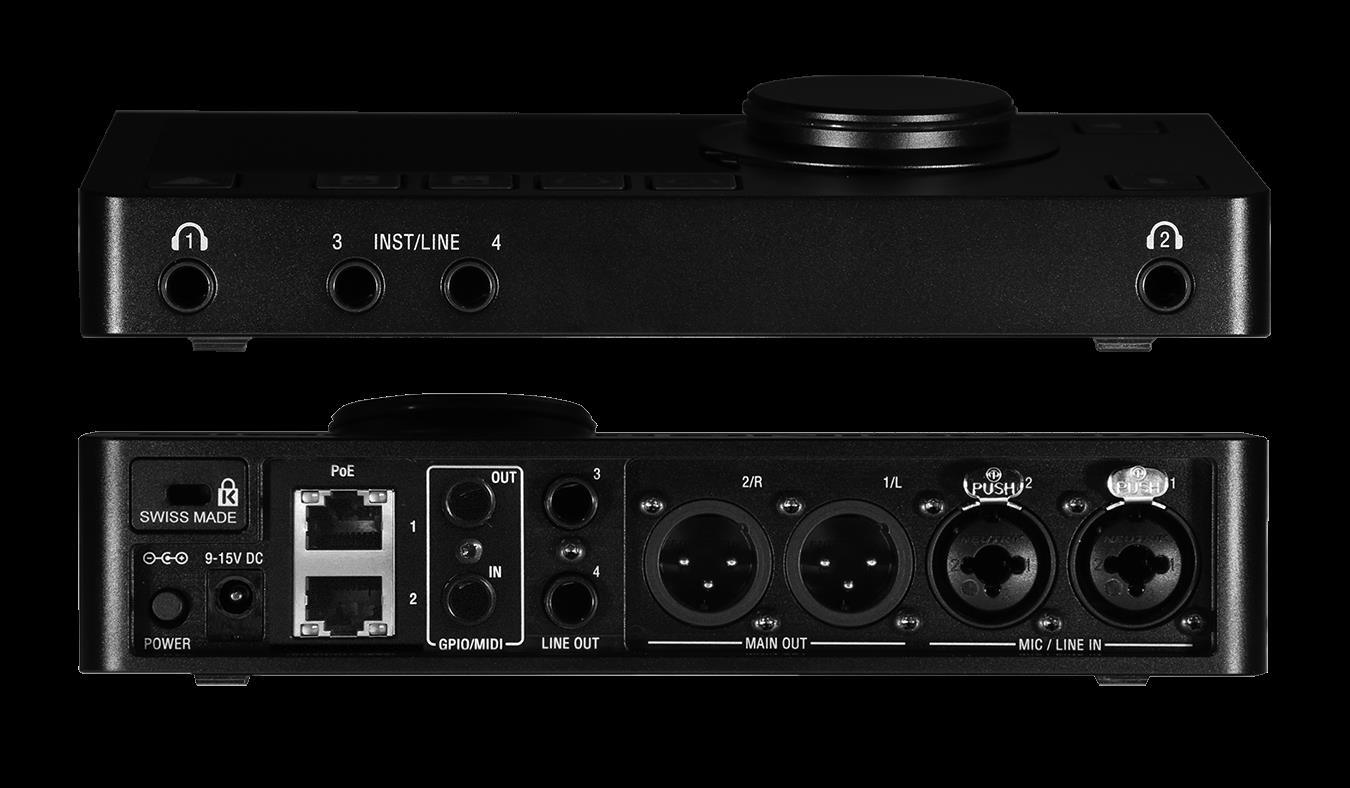

Diese "SPS-Version" hat auf der Rückseite einen zusätzliche RJ45 Anschluss für entweder redundantes und ausfallsicheres Arbeiten oder um einen externen Switch zu eliminieren.
Merging Technologies, bisher bekannt für Pyramix und seine High-End Converter Hapi und Horus, beginnt mit der Auslieferung des Anubis – der Zauberkiste für Studio und Bühne.
Viele Mastering Engineers und Tonmeister setzen schon seit Jahren auf kompromisslose Auflösung und bekannte schweizer Qualität.- neu ist jetzt der Einstiegspreis in diese Liga !
Der Umfang an Möglichkeiten vereint in kleinem Gehäuse ersetzt viele bestehende Einzelösungen – oder schafft durch seine Netzwerkeigenschaft komplett neue Möglichkeiten.
Der Anubis verfügt über 4 Eingänge – bei 2 davon ist es möglich einen neutralen, hochwertigen Mikrofonvorverstärker zum Einsatz zu bringen. Er ist gleichermassen Monitorcontoler, verfügt über 8 Outputs – 2 Stereo/Out als High-End Kopfhörervorverstärker und 2 x Stereo-Out zum Anschluss an Lautsprecher oder Routing in eine analoge Gerätekette.
Per Touchscreen ist es möglich Kopfhörermixe zu erstellen , den Low Latency Mixer für das Netzwerk zu bedienen DSP gesteuerte Möglichkeiten wie den eingebauten Equalizer zu steuern mit genügend Power unter der Haube.
Einzigartig!
Ein einzelnes Produkt mit mehreren Workflows. Ein Monitor-Controller, der auch Ihr Netzwerk steuert. Ein Musikaufnahme-Hub, mit dem Sie eine ganze Band oder ein ganzes Orchester vernetzen können. Ein Mixer und Prozessor mit geringer Latenz und außergewöhnlicher Audioqualität. Mehr Funktionen als Sie glauben und in der Schweiz hergestellt. Würden Sie von Merging weniger erwarten?
Sich entwickelnde Missionen
Von der ersten Aufnahme bis zum endgültigen Master gibt es bestimmte „Missionen“, die Präzision und Kontrolle erfordern. Wenn Ihre Mission des Tages darin besteht, einen großartigen Mix zu erstellen, müssen Sie die vollständige Kontrolle über Ihr Monitoring haben: Referenzmonitore, Nahfelder, Kopfhörer, Quellen, Surround-Mix, Downmix usw. Anubis gibt Ihnen diese „Mission Control“ in einem einzelnen, kompakten Gerät mit konkurrenzlosen Funktionen, die von der Softwareanwendung definiert werden. Dies ist jedoch nur eine Mission. Mit MERGING + ANUBIS kann der Benutzer die Mission Controller-App auswählen, die zur Aufgabe passt. Heute bietet Anubis eine erste Mission an -
ANUBIS + MONITOR.
Modular by Software
Was Sie heute kaufen, kann morgen mehr bieten. Im Anubis ist bereits geplant, zwei Missionen durchzuführen, weitere werden folgen. Mit jedem haben Sie die Kontrolle über die Aufgaben, die Sie ausführen möchten. Heute ein Kontrollraum oder ein Monitor-Controller vor Ort, morgen ein Musikstudio oder eine Live-Event-Oberfläche, am Tag danach könnte es etwas anderes sein, das es Ihnen ermöglicht, Ihre Mission erfolgreich zu erfüllen. Das Hochfahren zwischen Missionen verändert die Benutzeroberfläche und die Funktion von Anubis vollständig. Plug-Ins werden freigegeben, um den erforderlichen Workflow zu unterstützen. Ihre Investition ist geschützt, Ihre Missionen sind gesichert!
Netzwerksteuerung
Anubis bietet nicht nur außergewöhnliche Funktionen im Lieferumfang, sondern ermöglicht auch die Erweiterung seiner Funktionen auf andere RAVENNA / AES67-Geräte im Netzwerk. Von Stereo bis 22.2 Monitoring, von einer vierköpfigen Rockband bis zu einem vollen Symphonieorchester: Mit Anubis haben Sie die Kontrolle über jede Situation. Unabhängig davon, ob Sie einen Meter von Ihrer Ausrüstung oder Kilometer entfernt sind, können Sie über den integrierten Anubis-Webserver direkt von seinem hervorragenden Touchscreen, Tablet oder Computer aus die Kontrolle übernehmen.
Massive Skalierbarkeit
Ihr Anubis mag sehr klein aussehen, aber es ist alles eingebaut, um ein Riese zu werden ... Nur mit der Fingerspitze auf dem Touchscreen haben Sie Zugriff und Kontrolle über die Eingänge und Ausgänge von jedem anderen Zusammenführungsgerät im Netzwerk. Wir bieten Ihnen auch eine ähnliche Möglichkeit, die E / A von jedem anderen kompatiblen AES67-Gerät aus zu verbinden. Dies erweitert sie auf etwas Massives. Durch das „Pairing“ dieser anderen Geräte kann Anubis die E / A so erweitern, als wären sie integriert. Anubis kann alle oder einen Teil dieser gekoppelten Geräte reservieren, anderen Benutzern im Netzwerk zur Verfügung stellen und / oder sie für Ihre eigenen Aufzeichnungsanforderungen sichern. Mit seinem internen DSP kann Anubis bis zu 256x256 Signalpfade verwalten. Ehrfürchtige Kraft!
Network Integration
Wenn Sie eine größere oder kompliziertere RAVENNA / AES67-Netzwerkkonfiguration benötigen, an der Geräte anderer Anbieter, DAWs, Konsolen oder einfach mehrere Anubis beteiligt sind, lässt sich Anubis ganz einfach in vorhandene ANEMAN-gesteuerte Ökosysteme integrieren. ANEMAN erschließt das enorme Potenzial eines großen Netzwerks mit einer intuitiven und leistungsstarken Benutzeroberfläche.
Broadcast-Konformität.
IP-Broadcast ist die heutige Technologie. Anubis wurde von Anfang an so konzipiert, dass es ST2110-konform ist. Einige Sender halten sich jetzt an ST2022. Kein Problem für Anubis. Die Erfahrung von Merging, jahrelang ein wichtiger Bestandteil von IP Showcase-Veranstaltungen zu sein und Mitglied der AIMS Alliance zu sein. Dies bedeutet, dass wir uns über die Entwicklungen bei der Konnektivität, Erkennung und Kontrolle von Sendungen auf dem Laufenden halten. Mission geschützt!
Vernetzte Audioüberwachung
Anubis ermöglicht nicht nur die Überwachung mehrerer Eingänge, sondern auch die direkte Überwachung aller RAVENNA / AES67-Streams im Netzwerk. In einer schnelllebigen Branche, die auf Netzwerk-Audio zusteuert, ist Anubis die perfekte Investition, um Ihre traditionellen Audioquellen und Netzwerk-Audio-Streams zu überwachen… mit der gleichen Ergonomie: Keine komplizierten Systemadministrator-Tools erforderlich. Zeigen Sie einfach auf eine zusammenhängende Liste und wählen Sie sie wie jede andere aus andere Quellen.
Qualität verschmelzen
Dieses ultra-mobile und elegante Unibody-Gehäuse bietet eine erstaunliche A / D-Leistung mit einem Dynamikbereich von 139 dB und ebenso beeindruckenden Mikrofon-Pres. Unsere makellose D / A-Technologie sorgt dafür, dass Sie hören, was Ihr Projekt verdient. Anubis gibt es in zwei Varianten: Anubis Pro bietet Ihnen eine außergewöhnliche Leistung bis zu 192 kHz. Wenn Ihre Mission in hoher Auflösung arbeitet, bietet Anubis Premium bis zu 384 kHz und DXD plus DSD-Varianten bis zu 256. Was würden Sie sonst noch von Merging erwarten?
Ultimative Klangqualität
Killer-Kopfhörerschaltung! Merging hat große Anstrengungen unternommen, um unseren besten Kopfhörer-Vorverstärker aller Zeiten zu entwickeln, der die Präzision bietet, die Sie benötigen, um Ihren Mix unabhängig von der Abtastrate zu bewerten.
Anubis ist mit der Konvertertechnologie der neuesten Generation ausgestattet und verfügt über 28 Jahre Erfahrung in der Entwicklung von Referenzqualität. Ein 32-Bit-Signalpfad vom Eingang zum Ausgang über den Mischer, kombiniert mit dem neuesten Schaltungsdesign, dessen kurzer Audiosignalpfad die Latenz verringert und die Leistungsverteilung verbessert. Phänomenale Leistung bei jeder Abtastrate!
Dual-Gain-32-Bit-A / D-Schaltung.
Dies bietet nicht nur einen großen Dynamikbereich mit viel Headroom, sondern Sie können die Verstärkung auch unabhängig für verschiedene Schaltkreise mit klickfreien Schritten steuern. Es ermöglicht auch Software-Add-Ons. Kreative Innovation!
Kanal auf allen Eingängen teilen
Jeder Eingang verfügt über eine separate Split-Gain-Steuerung, mit der er an verschiedene Pfade gesendet werden kann. In der Regel eine für das Aufnahmegerät und eine für das FOH.
Außergewöhnliche Mechanik.
Anubis ist kein Stück gebogenes Metall mit ein paar Knöpfen oben. Es mag eine kleine Desktop-Einheit sein, aber es ist wunderschön aus einem einzigen Stück Aluminium gefertigt. Im Inneren befindet sich ein Wunder der Produktionstechnik unter der Anleitung der Meister der Miniatur, Sonosax.
Schweizer Technik vom Feinsten!
Rucksack Portabilität.
Anubis ist so konzipiert, dass es Sie überall hin begleitet. Das robuste Design und die Tragetasche mit einem Gewicht von 950 g und Abmessungen von 200 x 128 x 40 mm machen es ideal zum Verstauen eines Rucksacks. Es passt problemlos auf Ihren Desktop oder kann auf einem Mikrofonständer montiert werden.
Hervorragende Spezifikationen.
Das Zusammenführen hat den Ruf, es in Bezug auf die Audioqualität richtig zu machen, und wir haben jahrelange Erfahrung. Es wäre überraschend, wenn Anubis weniger als das Beste wäre, was wir erreichen können. Großartiger Sound ist nur ein Teil der Geschichte. Schauen Sie sich nur die Leistungsmessungen an.
Allgemeines
- Gehäusematerial Premium bearbeitetes und eloxiertes Aluminium
- Abmessungen 200 x 128 x 40 mm
- Gewicht 950 g
- Anzeige auf der Oberseite Kapazitive Berührung, TFT-LCD 800 x 480 Pixel Auflösung
- 16: 9 Seitenverhältnis
- Drehgeber Eloxiertes Aluminium + schwarzer Gummi-O-Ring
- 7 x Hardware + Softtasten RGB-LEDs
- Bodenplatte Mikrofonständergewinde 3/8 "16BSW Europäisches Gewinde eingebaut
- Hinweis: Americas 5/8" 27UN-Adapter nicht im Lieferumfang enthalten
Softwarespezifikationen
- Windows-Treiber / Betriebssystem RAVENNA ASIO v12.0 (ASIO 2.2) für Win7-64bit / Win8.1-64bit / Win10-64bit
- Mac-Treiber / Betriebssystem VAD Core Audio für MacOS 10.8.5 oder höher (Intel)
- Linux-Treiber / Betriebssystem ALSA Linux-Treiber für RAVENNA / AES67
- ANEMAN Version 1.1.7 und höher
- Gerätekonnektivität.
- Die Anubis-Schnittstelle verfügt über zwei analoge hochwertige Combo-Anschlüsse und zwei zusätzliche analoge Frontline- / Instrumenteneingänge. Auf der Ausgangsseite erhalten Sie zwei vergoldete XLR- und zwei TRS-Buchsen. Darüber hinaus gibt es zwei unabhängige Stereo-Kopfhöreranschlüsse mit der besten Verstärkungsqualität, die wir je gemacht haben. Es gibt auch MIDI IO oder GPIO und den wichtigen AES67 / RAVENNA-Anschluss.
ANUBIS-Konnektivität
MIKROFON-EINGÄNGE 1-2 (Combo) Steckertyp
- Combo-Verriegelung Neutrik XLR / TRS
- Dynamikbereich Mikrofon- / Mikrofonlift 137 dB / 128 dB (A-gewichtet, typ.)
- Max. Eingangspegel Mikrofonpad / Mikrofon- / Mikrofonlift +24 dBu / +12 dBu / +0 dBu
- Frequenzgang + 0 / -0,2 dBB @ fs = 48 kHz 9 Hz - 22 kHz Frequenzgang + 0 / -3 dB
- @ fs = 96 kHz 9 Hz - 46 kHz
- Frequenzgang + 0 / -3 dB @ fs = 192 kHz 11 Hz - 94 kHz
- THD + N Vorverstärker + A / D 1 kHz @ 0 dBFS <-110 dB (0,0003%)
- Zwischenkanalübersprechen bei 1 kHz <-130 dB
- Äquivalentes Eingangsrauschen Mikrofon- / Mikrofonlift (150 Ω Quelle) < -125 dBu / -128 dBu (A-gewichtet, typ.)
- Gleichtakt-Ablehnungsrate (20 Hz - 20 kHz) <-80 dB
- Eingangsimpedanz (Differential) ~ 10 kΩ
- Verstärkungsbereich (softwaregesteuert) 0 dB bis +66 dB
- Verstärkungsschritt Grob / Fein 0,5 dB / 0,1 dB
- Phantomspeisung (Software umschaltbar pro Kanal) + 48 V
- Phasenumkehr (Software umschaltbar pro Kanal) Ja
- Low Cut Filter (Software umschaltbar pro Kanal) -12 dB / Oktave, 80 Hz
LEITUNGSEINGÄNGE 1-2 (Combo) Steckertyp
- Combo Locking Neutrik XLR / TRS
- Dynamikbereich, Ref. +24 dBu 139 dB (A-gewichtet, typ.)
- Max. Line-Eingangspegel +24 dBu
- Eingangsimpedanz (Differential) ~ 10 kΩ
- THD + N. Vorverstärker + A / D 1 kHz bei 0 dBFS <- 104 dB (0,0006%)
- Zwischenkanalübersprechen bei 1 kHz <-140 dB
- Empfindlichkeitsbereich für 0 dBFS (softwaregesteuert) +24 dBu bis -42 dBu
- Gleichtaktunterdrückungsrate (20 Hz - 20) kHz) <-80 dB
INSTRUMENTE / Hi-Z & LINE-EINGÄNGE 3-4 Steckertyp
- ¼ ”TRS- Buchsen-
- Dynamikbereich, Ref. +18 dBu 136 dB (A-gewichtet, typ.)
- Max. Eingangspegel +18 dBu
- Eingangsimpedanz (Single-Ended / Differential) ~ 1 MΩ / ~ 2 MΩ
- Verstärkungsbereich (softwaregesteuert) 0 dB bis +66 dB
- THD + N Vorverstärker + A / D 1 kHz bei 0 dBFS <- 111 dB (0,0003%)
- Zwischenkanalübersprechen bei 1 kHz <-150 dB
- Empfindlichkeitsbereich für 0 dBFS (Software) gesteuert) +18 dBu bis -48 dBu
- Gleichtaktunterdrückungsrate (20 Hz - 20 kHz) <-70 dB
HAUPTAUSGÄNGE 1-2 Steckertyp
- Neutrik XLR Stecker
- Dynamischer Bereich 123 dB (A-gewichtet, typ.) Maximaler
- Ausgangspegel (Differential / Single-Ended) +24 dBu (12,2 Veff) / +18 dBu (6,1 Veff)
- Frequenzgang +0 /-0.2dB @ fs = 48 kHz 6 Hz - 22 kHz
- Frequenzgang + 0 / -3 dB @ fs = 96 kHz 2 Hz - 46 kHz
- Frequenzgang + 0 / -3 dB @ fs = 192 kHz 2 Hz - 92 kHz
- Ausgangsimpedanz <70 Ω
- THD + N 1 kHz bei 0 dBFS <- 110 dB (0,0003%)
- Ausgangspegelanpassung ± 0,01 dB
- Dämpfungsbereich (softwaregesteuert) - ∞ dB bis 0 dB
- Verstärkungsschritt / Präzision 0,5 dB / ± 0,05 dB
LEITUNGSAUSGÄNGE 3-4 Steckertyp
- ¼ ”TRS- Buchsen-
- Dynamikbereich 123 dB (A-gewichtet, typ.) Maximaler
- Ausgangspegel (Differential / Single-Ended) +24 dBu (12,2 Veff) / +18 dBu (6,1 Veff)
- Ausgangsimpedanz < 70Ω
- THD + N 1 kHz bei 0 dBFS <- 110 dB (0,0003%)
- Ausgangspegelanpassung ± 0,01 dB
- Dämpfungsbereich (softwaregesteuert) - ∞ dB bis 0 dB
- Verstärkungsschritt / Präzision 0,5 dB / ± 0,05 dB
KOPFHÖRER
- Kopfhörerbuchsen 2 unabhängige ¼ ”TRS-Stereo- Buchse 6,3 mm
- Dynamikbereich (A-gewichtet, typ.) Hoch / Niedrig <-122 dB / - 117 dB
- Maximaler Ausgangspegel Hoch / Niedrig 17,1 dBu / 7,8 dBu
- Frequenzgang + 0 / - 0,2dB @ fs = 48 kHz 6 Hz - 22 kHz
- Frequenzgang + 0 / -3 dB @ fs = 96 kHz 2 Hz - 46 kHz
- Frequenzgang + 0 / -3 dB @ fs = 192 kHz 2 Hz - 92 kHz
- Ausgangsimpedanz <0,035 Ω
- THD + N 1 kHz bei 0 dBFS Hoch / Niedrig <-108 dB (0,00039%) / -110 dB (0,0003%)
- Dämpfungsbereich (softwaregesteuert) - ∞ dB bis 0 dB
- Verstärkungsschritt / Präzision 0,5 dB / ± 0,05 dB
A / D - D / A-KONVERTIERUNG
- Unterstützte Abtastraten PRO 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz
- Unterstützte Abtastraten PREMIUM 44,1 kHz bis 352,8 kHz (DXD), 384 kHz, DSD64, DSD128 & DSD256-Bittiefe
- pro Abtastung 32
- A / D-Latenz scharf / langsam bei 44,1 kHz bis 96 kHz 19/7 Abtastwerte
- A / D-Latenz scharf / langsam bei 174,6 kHz bis 192 kHz 15/8 Abtastwerte
- A / D-Latenz scharf / langsam bei 352,8 kHz bis 384 kHz 7 Abtastwerte
- D / A-Latenz scharf / langsam bei 44,1 kHz bis 384 kHz 35/9 Abtastwerte
ERGÄNZENDE E / A
- RAVENNA / AES67 (Gigabit-Ethernet) Verriegelung EtherCON kompatibel mit Standard-RJ45-Anschlüssen
- Eingebautes Talkback-Mikrofon Mono-omnidirektionaler Kondensatorkapsel
- GPI / MIDI-Eingang ¼ ”TRS Buchse
- GPO / MIDI-Ausgang ¼” TRS-Buchse
- Redundante Energieoptionen.
- Anubis ist klein und kompakt. Es kann über das Hauptnetzteil oder / und über PoE (Power over Ethernet) mit Strom versorgt werden und ist somit ein zuverlässiges Gerät mit redundanter Stromversorgung. Der Eingangsspannungsbereich bietet die Möglichkeit, ein breites Spektrum an Stromversorgungen wie z. B. eine Batterie zu verwenden.
POWER -
- Stromversorgungsspannung (DC) 9V bis 15V DC
- Stromversorgung Anschlusstyp Barrel Buchse, Int. 2,5 mm / heraus. 5,5 mm, mit Verriegelungsfunktion
- Stromverbrauch ( max. ) <
- 15 W PoE (Power Over Ethernet) IEEE 802.3af Klasse 0 Power-over-Ethernet-Standard
