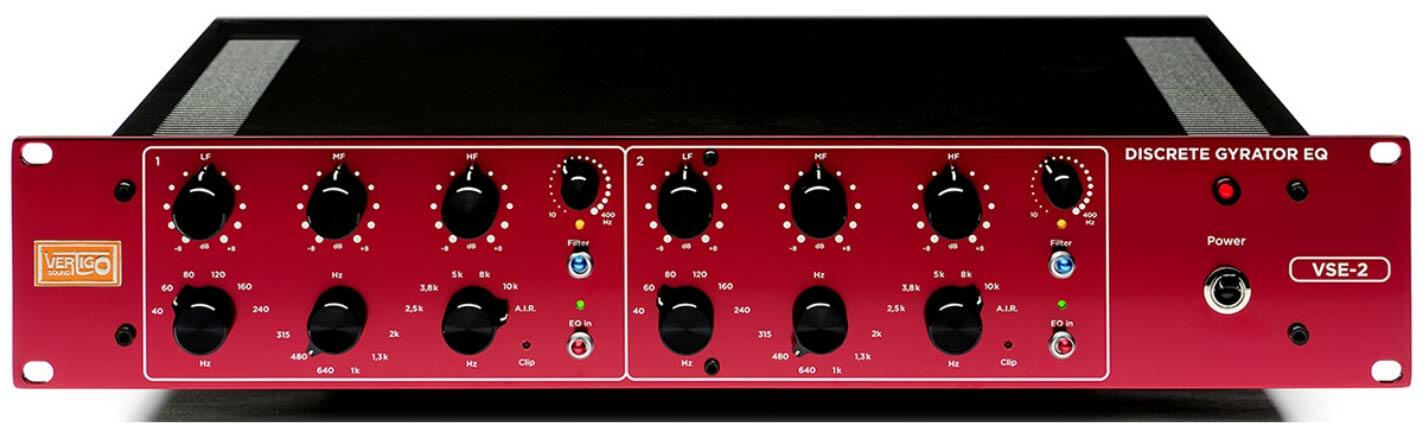

Vertigo Sound VSE-2 - Diskreter Gyrator Equalizer

Der VSE-2 Equaliser setzt die „ Equaliser Benchmark“ für Tracking, Mix-Bus and Mastering. Der VSE-2 ist ein diskreter Gyrator Equaliser mit einzigartigen Schaltungskonzept. 6 diskrete Gyratoren und 4 diskrete Operationsverstärker bringen den so begehrten Klang des goldenen Analog-Zeitalters zurück.

VSE-2 Funktionen und Features

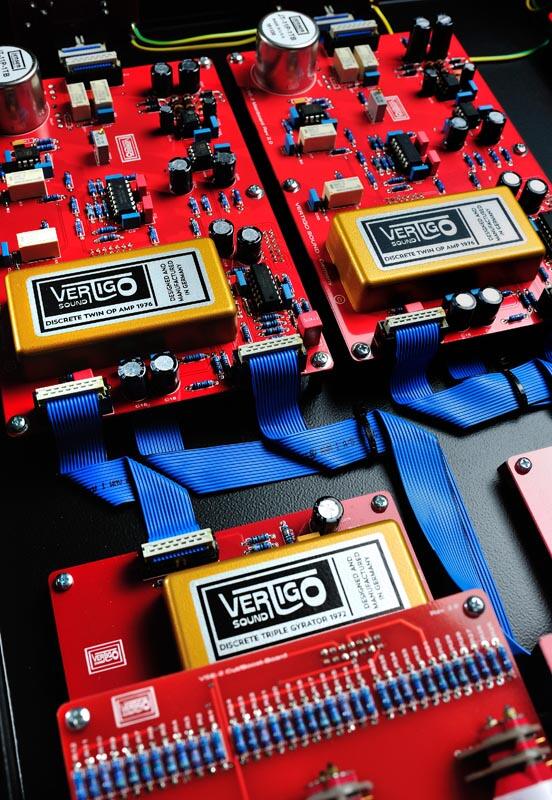

• Schaltungskonzept unter Verwendung diskreter Gyratoren
• Diskrete Operationsverstärker für Cut&Boost +-8db
• 18 Frequenzen je Kanal wählbar
• Dual Mono Design
• Hi Pass Filter 10Hz-400Hz mit Bypass
• Übertrager symmetrierter Eingang
• Drehschater für alle EQ Parameter
• Einzigartiger A.I.R Mode (Bearbeitung der Frequenzen an der Hörschwelle)
• Extrem niedriges Eigenrauschen ( -98dBu)
• Cut & Boost Schrite +-: 1dB, 2dB, 3,5dB, 5,5dB, 8dB

Technische Spezifikationen

• Jensen Balanced In. That 1646 or Burr Brown Balanced Out
• Dynamic Range: 122 dB
• Frequency response: 10 Hz … 80 kHz (– 3dB)
• Max. Output Level: + 23dBu / 600 Ohm balanced floating
• Signal to Noise Ratio at + 6dBu = 105dB (20 … 20 kHz, unweighted, RMS)
• Noise: – 99dBu (20 Hz – 22 kHz – unweighted, RMS) @ 0dB Unity Gain
• Crosstalk between channels: > 100dB
• Power consumption: max 10 Watts

WAS IST EIN GYRATOR?
Erstmalig 1948 vorgestellt handelt es sich bei einem Gyrator um ein elektronisches Zweitor-Netzwerk. Dieses Schaltungsprinzip findet Verwendung als Filter Herzstück des VSE-2 Equalizers und eignet sich perfekt, um Spulen (Inductors) zu ersetzen. Das Gyrator Konzept ist weniger störanfällig auf Einstreuungen und störende "Ringing" Effekte. Weiterhin ermöglicht es, ein röhrentypisches Verzerrungsspektrum in das Filternetzwerk zu integrieren.

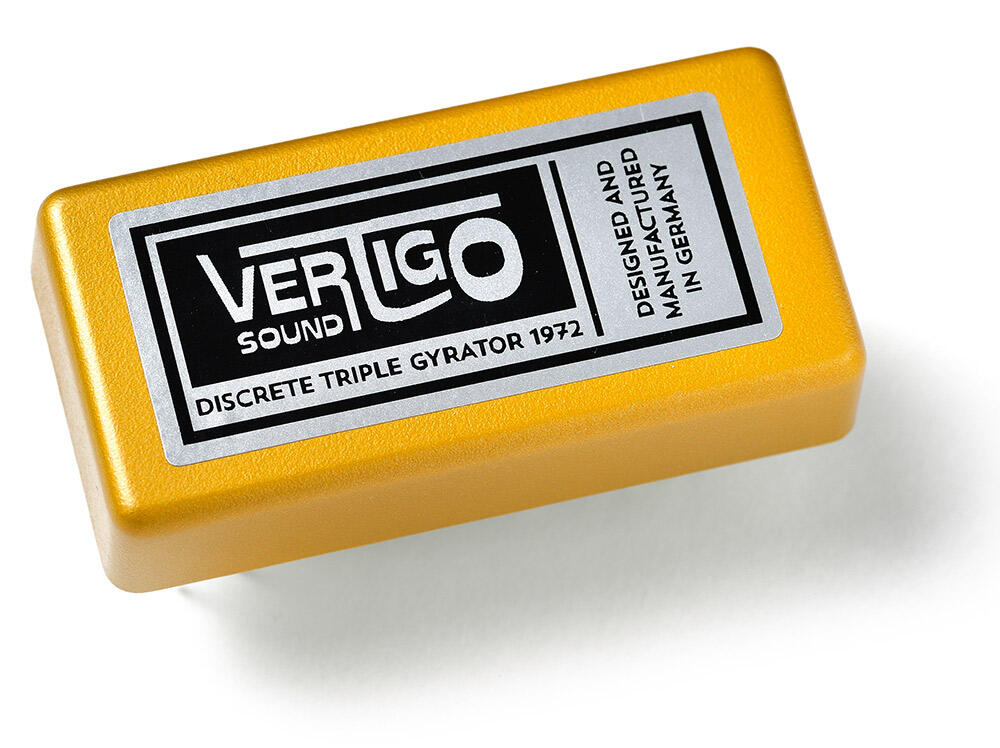

Vertigo Sounds "Discrete Triple Gyrator 1972" ist als voll diskrete Schaltung ausgeführt. Der diskrete Aufbau und der ausgeklügelte Schaltungsaufbau erzeugen ein Klirrspektrum, welches sonst nur bei Röhrenschaltungen zu finden ist. Die Obertöne werden nur bei der angehobenen Frequenz erzeugt.
