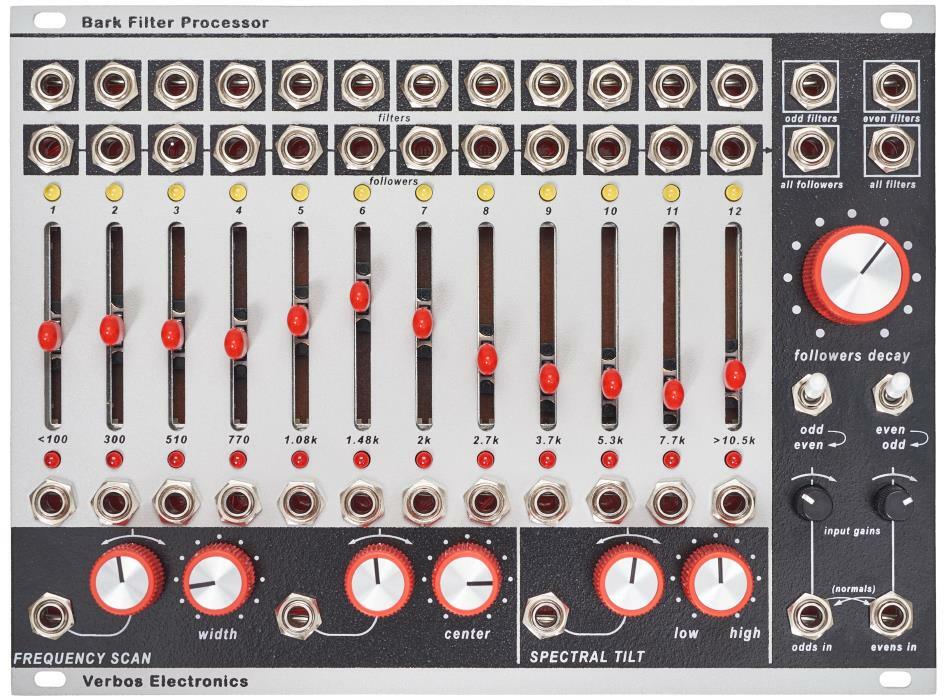

Das Bark Filter ist eine 12-bandige Festfilterbank mit spannungsgesteuertem Mischer, die zusätzlich für jedes Filter einen Envelope Follower und einen Einzelausgang besitzt.
Bei den Filtern handelt es sich um steilflankige Bandpässe 6. Ordnung. Ihr jeweiliger Signalpegell wird über gelbe LEDs angezeigt, die über die Envelope Follower mitbetrieben werden. Die Ausklingzeit der Envelope Follower ist global regelbar. Zur Summierung steht ein spannungsgesteuerter Mischer mit Schiebereglern zur Verfügung, der in Ausstattung dem des Harmonic Oscillator entspricht, d.h. Steuerspannungseingänge pro Kanal, sowie die "center", "width" und "tilt" Funktionen, die es erlauben, die Filterbänder in unterschiedlicher Weise zu überblenden und zu mischen. Die Filter lassen sich in zwei Gruppen (gerade und ungerade Nummern) unabhängig nutzen, und durch Steuerung mit den Envelope Followern der jeweils anderen Gruppe lassen sich Vocodereffekte erzeugen.
Technische Details
- 34 HP
- 210mA @ +12V
- 185mA @ -12V
Anschlüsse pro Filter:
- CV in
- Env Out
- Audio Out
Anschlüsse global:
Eingänge:
- Odd und Even - falls ein Eingang unbelegt ist, sind diese normalisiert
- CV Freq. Scan
- CV Width
- CV Tilt
Ausgänge:
- Odd
- Even
- All Filters
- All Followers
