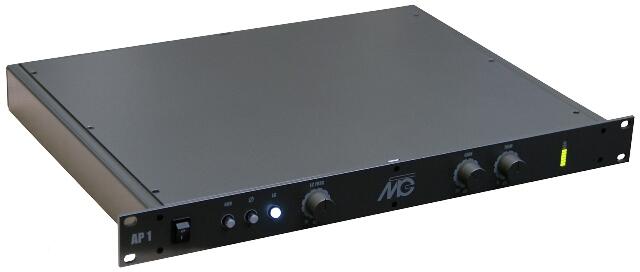

Der AP 1 ist ein einkanaliger Mikrofonverstärker mit einem extrem rauscharmen Schaltungsdesign, einem großen Dynamikumfang und sehr linearen Übertragungseigenschaften. Mit ihm ist die detailgetreue Übertragung geringer Signalpegel ebenso möglich wie die verzerrungsfreie Übertragung sehr hoher Signalpegel. Damit eignet er sich besonders für den Einsatz mit Kondensatormikrofonen in Großmembran-Transistorbauweise, die über einen extrem niedrigen Ersatzschalldruckpegel und eine sehr hohe Aussteuerbarkeit verfügen, zur Aufnahme von Sprache, Gesang oder akustischen Instrumenten. Durch die intuitive und unkomplizierte Bedienbarkeit bleibt eine volle Konzentration auf die Aufnahme gewährleistet.
Hauptmerkmale:
- diskret aufgebauter Transistorverstärker
- ein Mikrofoneingang – zwei parallele Lineausgänge
- definierte und reproduzierbare Verstärkungseinstellung in 3 dB Stufen, geschaltet durch Relais zur Vermeidung von Umschaltknacken
- stufenlose Feinjustierung der Verstärkung in einem Bereich von ±6 dB mit Arretierung bei 0 dB
- zuschaltbares Hochpassfilter zur Trittschallunterdrückung mit stufenlos
- einstellbarer Grenzfrequenz zwischen 18 Hz und 220 Hz
- zuschaltbare 48 V Phantomspeisung nach IEC 61938
- Phasenumkehrschalter
Technische Daten:
- Übertragungsbereich (±0,1 dB) 20 Hz bis 50000 Hz
- Rauschpegel A-bewertet -127,4 dBu
- Unbewertet -123,8 dBu
- Klirrfaktor < 0,01 %
- Minimale Verstärkung 11 dB
- Maximale Verstärkung 62 dB

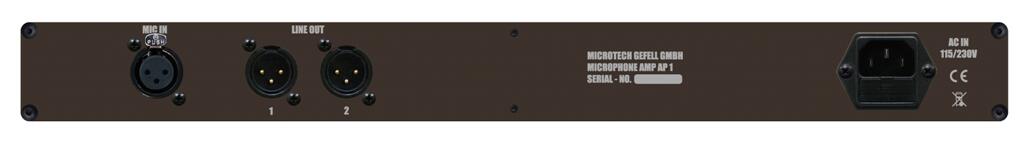

- Mikrofon-Eingang XLR3F
- Maximaler Eingangspegel 15 dBu
- Eingangswiderstand 1,3 kOhm ±10 %
- Eingangssymmetrie > 60 dB
- Mikrofonspeisung P48 nach IEC 61938, schaltbar
- Line-Ausgang 2x XLR3M, elektronisch symmetriert
- Maximaler Ausgangspegel 28 dBu
- Ausgangspegel-Anzeige LED-Anzeige 10x LED, 3 dB Stufen
- Maximalwert einstellbar 6 dBu / 28 dBu
- Ausgangsscheinwiderstand < 40 Ohm
- Ausgangssymmetrie > 60 dB
- Hochpassfilter, schaltbar 18 Hz bis 220 Hz, stufenlos einstellbar
- Phasendrehung schaltbar
- Spannungsversorgung einstellbar 230 VAC / 115 VAC – 50 Hz / 60 Hz
